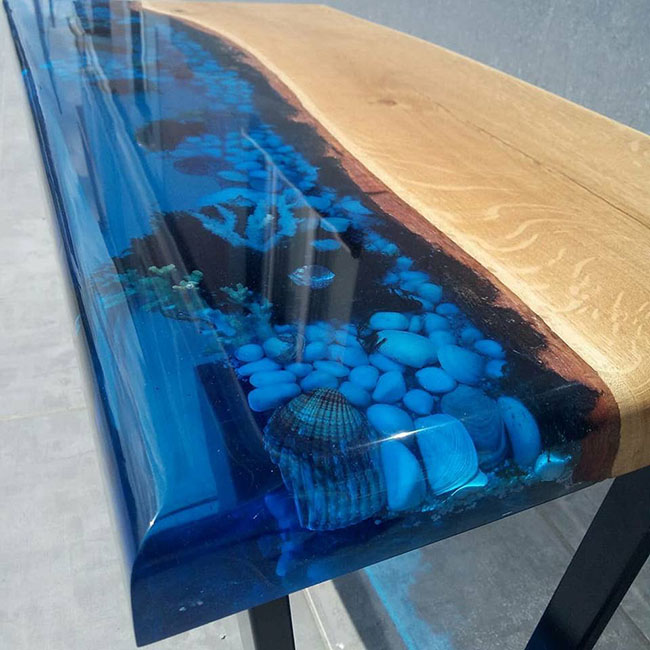

環(huán)氧樹脂工作臺
致天環(huán)氧樹脂ab膠工作臺是一款常溫自然固化和加溫固化的環(huán)氧樹脂系列產品，ab膠固化后硬度高，耐黃變性能好，自然消泡，透明度高，抗紫外線性能好。常用于各類異型材粘接成型或者表面灌封打磨處理工藝，賦予產品更多新的可能，歡迎來電咨詢！
一、水晶膠的性能特點
1、水晶膠外觀：無色透明粘稠液體，無機械雜質。
2、致天水晶膠，水晶膠固化速度快。
3、粘接力強，完全滿足粘接要求。
4、形成的膠層透光度高,固化后光透過率≥90%。
5、耐濕熱老化、耐輻射性能良好，能長期保持良好的粘接效果。
6、安全及毒性特征：無揮發(fā)性有成分，無吸入危險，膠液固化后實際 無毒，使用方便安全。
7、貯存穩(wěn)定性好，常溫下貯存期為半年。
7、貯存穩(wěn)定性好，常溫下貯存期為半年。
二、水晶膠使用說明
一、水晶膠的種類及范圍
1、環(huán)氧型軟性水晶膠：它是一種液型，雙組份、軟性自干型水晶膠，無色、透明、具有彈性，輕度劃擦表面即自行恢復原形。適用于滌綸、紙張、塑料等標牌裝飾。
2、環(huán)氧型硬性水晶膠：它是一種液型，雙組份硬性水晶膠，無色、透明，適用于金屬標牌同時可制作各種水晶鈕扣、水晶瓶蓋、水晶木梳、水晶工藝品等高檔裝飾品。
3、PU聚氨脂型軟性水晶膠：它是一種液型，雙組分PU聚氨酯樹脂表面豐滿、耐磨損、耐沖擊、耐黃變、耐老化、高透明、高軟度，適合用制造高檔商標、汽車銘板、貼花、徽章等裝飾。
三、工藝條件及使用方法
3.1 軟性水晶膠的操作方法：
①準備好所用容器及清潔干燥的標牌。
②將所需用水晶膠的A和B兩組份以150:50稱量好，把A組加熱到40℃左右再加入B組，倒入容器，攪拌均勻，消氣泡(抽真空，真空泵)
③消泡后的膠用小燒杯或針筒等均勻滴在標牌上，如標牌邊緣ab膠淌不到(基本都能走到)，可用小針撥動，使膠均勻涂在表面。
④凝膠固化：涂好后的標牌，凝膠時間約為室溫25℃3小時;固化時間約為室溫36小時。或者將涂好后的標牌放入60℃的恒溫烘干箱中，3小時即完全固化。
⑤如客戶有特殊要求，凝膠固化時間及固化后膠的軟、硬可根據(jù)客戶要求適當調配。
⑥膠的調配量、客戶可自行控制，剩余膠不得超過1小時。
3.2 硬性熱固水晶膠的操作方法：
①配置前準備同上。
②將所需用水晶膠的A和B組份以3:1稱量好后，攪拌均勻，即可滴在標牌上。
③凝膠固：涂好的標牌放在烘箱中60℃左右加溫1.5小時即可;或常溫下放置13小時左右自干。
四、貯存及注意事項
1、使用與保存應避免直接日光的照射及接觸高溫，以防膠凍。一般貯存在25℃陰涼避光處，尤其在夏天，最好低溫貯存。
2、水晶膠存放期一般以6個月，超過6個月性能良好仍可使用。
3、使用配置水晶膠遇到剩余膠時，不要倒回原來未配置的包裝內，以免起反應作用，引起膠凍現(xiàn)象。
4、使用的針筒、燒杯等容器，可用丙酮，酒精清洗。
5、使用注意：配膠時不能加其它稀釋劑，以免降低強度。
| 項 目 | 單 位 | 數(shù) 值 |
| 硬 度 | shore D | 78~83 |
| 彎曲強度 | kg/mm2 | 14~15 |
| 抗拉強度 | kg/mm2 | 12~13 |
| 抗壓強度 | kg/mm2 | 20~22 |
| 吸水率25℃ | %24小時 | <0.1 |
| 誘電率 | 1KHZ | 3.75 |
| 沖擊強度 | kg/mm2/cm2 | 8.5 |
| 體積電阻25℃ | ohm-cm | 0.35x10(15) |
| 表面電阻25℃ | ohm | 0.2x10(14) |
| 耐電壓25℃ | kv/mm | 15~17 |
| 型號 | A劑 | B劑 |
| 顏色 | 透明液體 | 透明液體 |
| 比重25℃ | 1.07g/cm3 | 0.93g/cm3 |
| 粘度25℃ | 4300-4700cps | 50-62cps |
| 保質期25℃ | 12個月 | 12個月 |
|
說明：產品的參數(shù)具體會根據(jù)您的使用要求調整，具體請致電網站客服！ |
||
掃一掃 免費提供技術指導
